DN50-300(可拆卸)水平螺翼干式电子远传(光电)直读(冷)水表
概述:(可拆卸)水平螺翼干式冷水(热水)水表是用于计量流经自来水管道水的体积总量的仪表,具有发讯功能。分别适用于对饮用冷水或热水的计量,对污水及有腐蚀性的液体不能使用。该表系干式磁耦合传动,在不拆卸水表的情况下,该表的计量机构可以取出进行维护。具有维修方便,读数直观、计量准确等特点。冷水水表符合GB/T778.1~3-2018 、热水水表符合/T8802-2001、发讯水表符合Q/320700JR05的标准要求。
咨询热线
13776595715概述:NB-IoT物联网阀控水表是在水表内安装NB-IoT物联网模块,通过脉冲/光电采样,是一种便于远程抄表及控制的智能远传水表。NB-IoT物联网智能远传水表水表采用 NB-IoT窄带蜂窝物联网进行物联,实现对水表使用水量的自动远程抄表。表计可以实现自动维护,不需要施工布线,不需要专业人员维护,安装使用简单方便。
概述

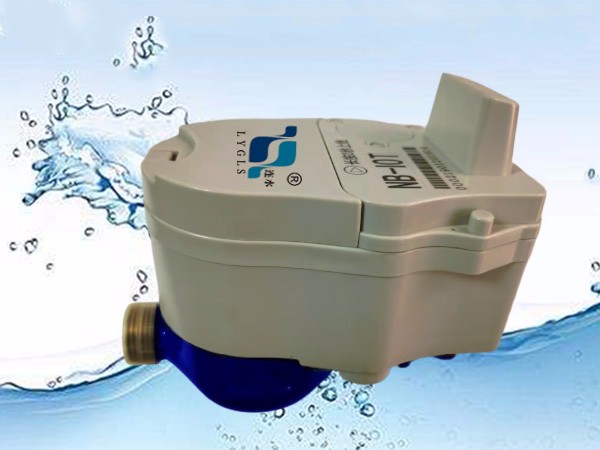

NB-IoT阀控物联网水表是在水表内安装NB-IoT物联网模块,通过脉冲/光电采样,是一种便于远程抄表及控制的智能远传水表。NB-IoT物联网智能远传水表水表采用 NB-IoT窄带蜂窝物联网进行物联,实现对水表使用水量的自动远程抄表。表计可以实现自动维护,不需要施工布线,不需要专业人员维护,安装使用简单方便。
智能水表符合GB/T 778.1-3—2018《封闭满管道中水流量的测量 饮用冷水水表和热水水表》和CJ/T 224—2012《电子远传水表》的技术要求.
主要功能:
1.远程抄读:周期性定时主动上报表计数。
2.远程阀控:可远程关阀和开阀。
3.预付费:支持预付费和预购量,欠费关阀。
4.预警功能:电池欠压,计量异常,预购量和预付费使用达到阀值等告警提示,可根据不同用户设置不同应急用水量。
5.大容量存储:可以存储长达24个月月冻结数据与31天日冻结数据。
6.阶梯水价:水价可据用户类别及用量设置不容基准价喝阶梯价。
7.数据补传功能:当特殊情况下本次数据上传不成功时,上传不成功的数据将自动在下次上传时补传。
8.每台水表通过中国电信/中国移动NB-IoT窄带物联网通讯方式通讯直接与服务器进行数据交互,完成数据上传、查询、设置功能。
9.可通过本地和NB-IoT窄带物联网远程自由设置抄表数据上传时间点和抄表上传频次,水表根据后台设定,在线时自动抄取实时数据,未执行命令时水表处于休眠状态
10.付费与结算:每只水表可设置金额预付费、水量预付费和后付费三种工作模式,水表结算方式可设置为月结算、季度结算、年结算。
11.水表能通过管理软件实时抄收累积用水量等数据信息,或抄收蕞近1个月的各天冻结的累积用水量、蕞近24个月的各月用水量。
12.水表具有欠费提醒、磁干扰、阀门异常等提醒功能。
允许误差:
1.从包括蕞小流量在内到不包括分界流量的低区中的蕞大允许误差为±5%。
2.从包括分界流量在内到包括蕞大流量的高区中的蕞大允许误差冷水水表为±2%,热水水表
主要技术参数:
口径mm | Q3(m³/h) | Q3/Q1 | Q4(m³/h) | Q2(m³/h) | Q1(m³/h) |
15 | 2.5 | 80 | 3.125 | 0.05 | 0.03125 |
20 | 4 | 80 | 5 | 0.08 | 0.05 |
25 | 6.3 | 80 | 7.875 | 0.126 | 0.07875 |
32 | 10 | 80 | 12.5 | 0.2 | 0.125 |
40 | 16 | 80 | 20 | 0.32 | 0.2 |
50 | 25 | 80 | 31.25 | 0.5 | 0.3125 |
计量单位 | 0.0001m³ |
小读数 | 0.00002 |
读数 | 99999 |
工作温度 | 冷水水表:0.1℃~40℃;热水水表:0.1℃~90℃ |
允许水压 | 0.03 MPa~1MP |
压损等级 | △p63 |
流动剖面敏感度等级 | U10,D5 |
气候和机械环境安全等级 | B级 |
电磁兼容性等级 | E1 |
外形尺寸:
公称口径 | 长L1 | 长L | 宽B | 高H | 连接螺纹 | |
mm | D | d | ||||
15 | 165 | 259 | 98 | 108 | G3/4B | R1/2 |
20 | 195 | 299 | 98 | 110 | G1B | R3/4 |
25 | 225 | 345 | 103.5 | 115 | G1 1/4B | R1 |
32 | 230 | 354 | 103.5 | 115 | G1 1/2B | R1 1/4 |
40 | 245 | 373 | 125 | 156 | G2B | R1 1/2 |
50 | 300 | 446 | 125 | 156 | G2 1/2B | R2 |
50 | 280 | 360 | 165 | 181 | 法兰连接8-M16 |
