DN50-300(可拆卸)水平螺翼干式电子远传(光电)直读(冷)水表
概述:(可拆卸)水平螺翼干式冷水(热水)水表是用于计量流经自来水管道水的体积总量的仪表,具有发讯功能。分别适用于对饮用冷水或热水的计量,对污水及有腐蚀性的液体不能使用。该表系干式磁耦合传动,在不拆卸水表的情况下,该表的计量机构可以取出进行维护。具有维修方便,读数直观、计量准确等特点。冷水水表符合GB/T778.1~3-2018 、热水水表符合/T8802-2001、发讯水表符合Q/320700JR05的标准要求。
咨询热线

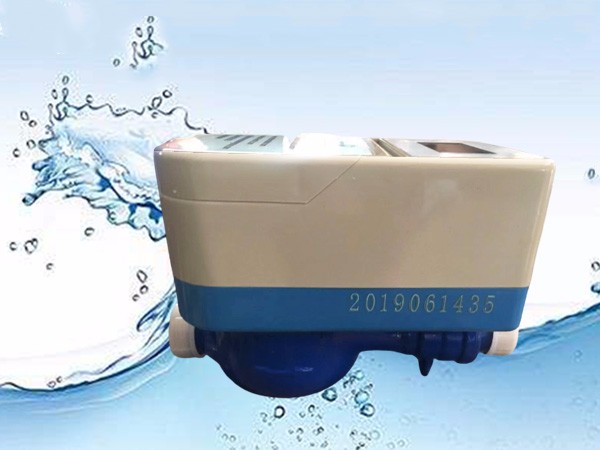

13776595715IC卡智能水表示一种利用现代微电子技术,现代传感技术,智能IC卡技术对用水量进行计量并进行用水数据传递及结算交易的新型水表。采用先买后用的方式,不仅做到了及时合理的收取费用,还可避免人为因素带来的水费流失,减少了水务管理部门因上门抄表带来的人力,财力,物力等的浪费。
概述:
本水表是用来计量流经自来水管道水的体积总量的仪表,适用于单向、非脉冲水流。智能IC卡(冷水、热水、纯净水)水表以自来水行业常用,无故障,普通湿式水表为母体表,采用国际上微功耗,超大型大规模集成电脑芯片模块,以高集成化工业手段而设计制造的可靠电子控制器,配以本公司研发的超低功耗,大扭距输出的无压损电机控制阀等相结合生产制造的新一代智能化水表,是集预付费,自动计费,报警及防止不当使用等功能于一体的高品质产品。具有计量准确,性能可靠,结构先进等特点,产品性能指标符合GB/T778水表标准和JJG 162 冷水水表检定规程,主要用于住宅和企业用水的计量与收费工作,该水表是以自来水公司和房产物业公司等水管部门现代管理的理想计量收费器具。
相对误差:
a,在从包括小流量在内到不包括分界流量的地区中的误差±5%;
b.冷水水表在从包括分界流量在内到包括过载流量的高区中的允许误差为±2%.
c.热水水表在从包括分界流量在内到包括过载流量的高区中的允许误差为±3%.
技术参数:
项目 | 单位 | 参数 | ||
公称口径 | mm | 15 | 20 | 25 |
测量范围(Q3/Q1) | 80 | |||
过载流量(Q4) | m³/h | 3.125 | 5 | 7.875 |
常用流量(Q3) | 2.5 | 4 | 6.3 | |
分界流量(Q2) | 0.05 | 0.08 | 0.13 | |
小流量(Q1) | 0.031 | 0.05 | 0.08 | |
准确度等级 | 2级 | |||
读数 | m³ | 99999 | ||
温度等级 | T30,T90 | |||
压力等级 | MAP10 | |||
压力损失等级 | ∆63 | |||
流动剖面敏感度等级 | U10/D5 | |||
气候和机械环境等级 | B级 | |||
电磁环境等级 | E1 | |||
静态电流 | uA | <10 |
公称口径 | 长L | 长L1 | 宽B | 高H1 | 高H2 | 连接螺纹 | |
mm | d | D | |||||
15 | 258 | 165 | 90 | 120 | 200 | R1/2 | G3/4B |
20 | 299 | 195 | 90 | 120 | 200 | R3/4 | G1B |
25 | 345 | 225 | 90 | 120 | 200 | R1 | G1 1/4B |
32 | 469 | 345 | 95 | 140 | 235 | R1 1/4 | G1 1/2B |
40 | 493 | 365 | 115 | 170 | 275 | R1 1/2 | G2B |
IC卡智能冷水表计量和监控数据是通过水表和液晶显示并用IC卡传递数据,液晶显示如下图所示:
图一 IC卡水表液晶布局
A显示水量体积单位: m.3 B显示容量为四位整数,一位小数。C 特定状态显示内容为: “本次购量”,“剩余用量”,“累计用量”,“阀关”,“阀开”,“交费”“换电池”,“限制本次购量”,“卡错”,“攻击”,“换电池”,“E-01[EE错]”,“E-03[受磁攻击]”,“E-07[内部电池电压过低]”。
1.显示“本次购量”:即本次使用用户卡购买的水量,将卡插入IC卡槽内即显示“本次购量XXXM”,然后会累加到原来剩余用量。
2.显示“剩余用量”。即每次插用户卡或到显示报警水量时,均显示“剩余用量XXXM”。
3.显示“累计用量”。即插入用户卡充值及查询时,到一项显示为“累计用量XXXM”。表示此水表总共使用的水量。
4.显示“交费”:表示已购水量已经达到警惕水量,应及时购水。
5.显示“卡错”:卡末插好或是插入不是本水表的IC卡,请再插入本水表的IC卡。
6.显示“阀关”:表示水表阀门处于关闭状态。
7.显示“阀开”:表示阀门打开。
8.显示“限制本次购量”:表示超过限购水量。
9.显示“E-01”:表示水表电路板故障。
10.显示“Err3”“检漏”:表示水表收到强磁干扰,或采样信号线被剪断请及时检查纠正。
