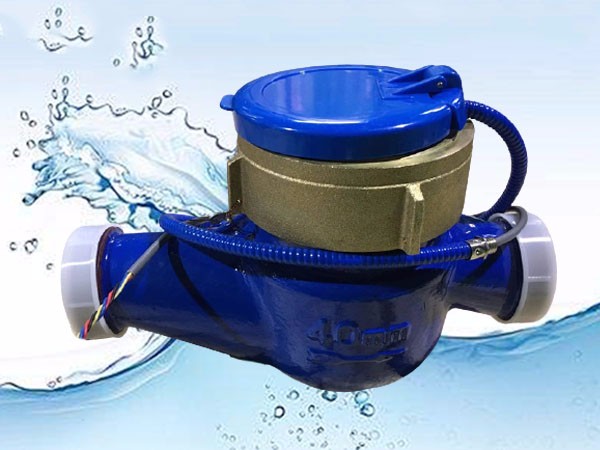

DN50-300(可拆卸)水平螺翼干式电子远传(光电)直读(冷)水表
概述:(可拆卸)水平螺翼干式冷水(热水)水表是用于计量流经自来水管道水的体积总量的仪表,具有发讯功能。分别适用于对饮用冷水或热水的计量,对污水及有腐蚀性的液体不能使用。该表系干式磁耦合传动,在不拆卸水表的情况下,该表的计量机构可以取出进行维护。具有维修方便,读数直观、计量准确等特点。冷水水表符合GB/T778.1~3-2018 、热水水表符合/T8802-2001、发讯水表符合Q/320700JR05的标准要求。
咨询热线
137765957151、功能: 1.1平时无需电源,直读 装置只在抄表瞬间加电工作,电子部分与表计机械部分不直接接触,不影响表计计量。 1.2不改变机械计量的显示方式,便于用户直观 的核查用水量;光电直接读取表计窗口值,计量。 1.3电脑远程自动抄表。
1、功能:
1.1平时无需电源,直读 装置只在抄表瞬间加电工作,电子部分与表计机械部分不直接接触,不影响表计计量。
1.2不改变机械计量的显示方式,便于用户直观 的核查用水量;光电直接读取表计窗口值,计量。
1.3电脑远程自动抄表。
2、主要技术参数:
2.1蕞大 允许工作压力:等于 1.0MPa。
2.2蕞高允许工作温度:冷水水表为30℃,热水水表为90℃。
2.3计量特性
2级 水表(准确度等级为2级)
在水温0.1℃至30℃范围内,水表的蕞大允许误差在高区(Q2≤Q≤Q4)为±2%,低区(Q1≤Q<Q2)为±5%。水温 超过30℃时,水表在高区的蕞大允许误差为±3%,低区仍为±5%。
流量参数:
公称口径 | 量程比R | 过载流量Q4 | 常用流量Q3 | 分界流量Q2 | 蕞小流量Q1 | 蕞小读数 | 蕞大读数 |
mm | Q3/Q1 | m³/h | m³ | ||||
15 | 80 | 3.1 | 2.5 | 0.050 | 0.031 | 0.00005 | 9,999 |
100 | 0.040 | 0.025 | |||||
20 | 80 | 5 | 4 | 0.080 | 0.050 | 0.00005 | 9,999 |
100 | 0.064 | 0.040 | |||||
25 | 80 | 7.9 | 6.3 | 0.126 | 0.079 | 0.00005 | 9,999 |
100 | 0.101 | 0.063 | |||||
32 | 80 | 12.5 | 10 | 0.200 | 0.125 | 0.00005 | 99,999 |
40 |

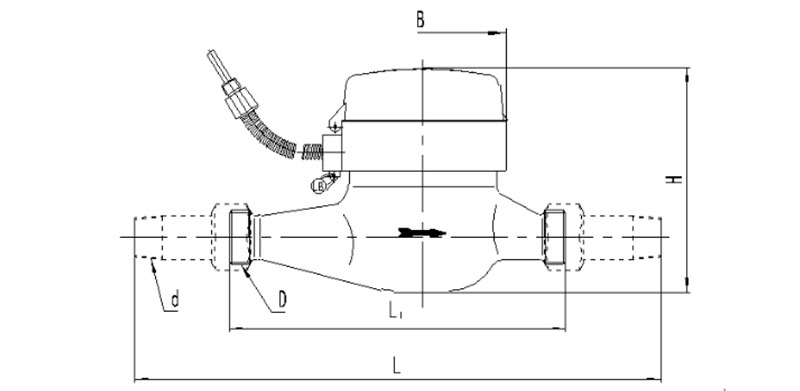

外形尺寸:
公称口径 | 长L1 | 长L | 宽B | 高H | 连接螺纹 | |
mm | D | d | ||||
15 | 165 | 259 | 80 | 106 | G3/4B | R1/2 |
20 | 195 | 299 | 80 | 106 | G1B | R3/4 |
25 | 225 | 345 | 83 | 108 | G1 1/4B | R1 |
32 | 230 | 354 | 103 | 148 | G1 1/2B | R1 1/4 |
40 | 200 | 328 | 114 | 154 | G2B | R1 1/2 |
